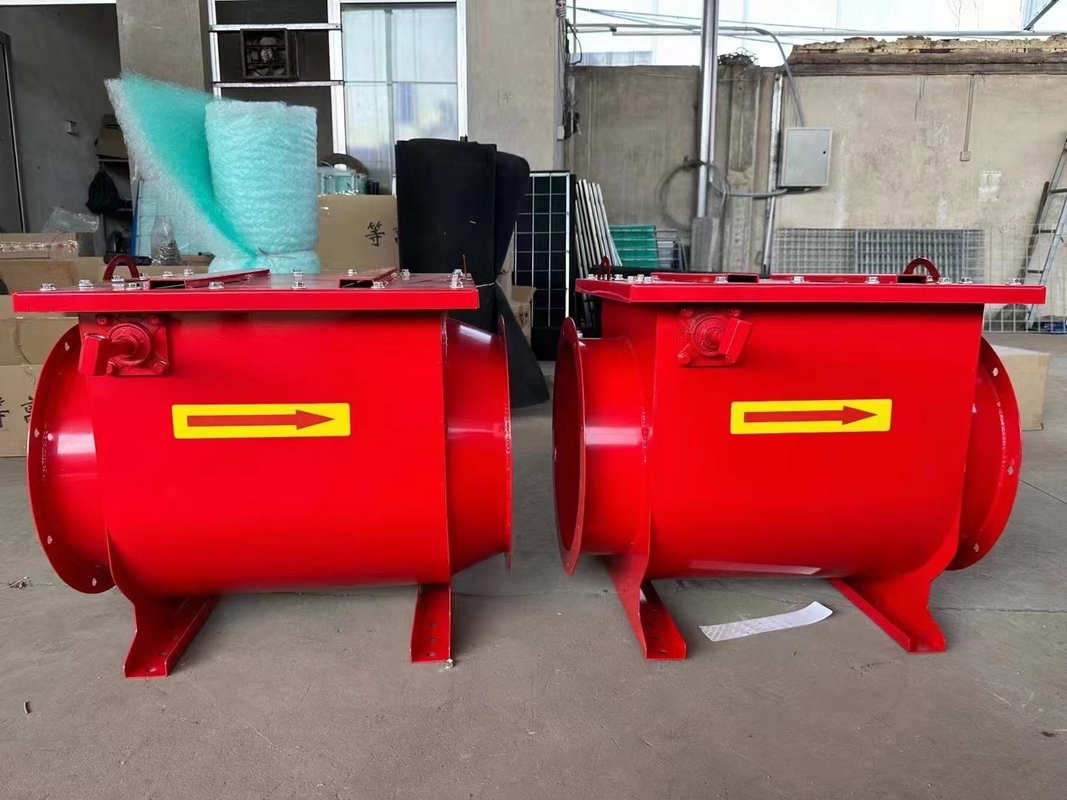

Valvola di isolamento da esplosione
Principio di funzionamento della valvola di isolamento da esplosione
La valvola di isolamento da esplosione, è una valvola a prova di esplosione unidirezionale passiva che viene utilizzata sulle condotte
contenenti polveri combustibili per consentire al gas e alla polvere della condotta di passare in una direzione
L'uso corretto di valvole a prova di esplosione può impedire la propagazione inversa dell'esplosione.
le esplosioni di polveri da diffusione da condotte a valle a condotte a monte, in modo da efficacemente
evitare "esplosioni secondarie" o "esplosioni multiple", impedendo l'espansione dell'esplosione di polvere
La sicurezza delle persone e delle proprietà.
Questo prodotto è utilizzato solo nei sistemi di processo a pressione negativa.
Il principio di funzionamento di questo prodotto è illustrato nella figura 3.
in funzione, il coltello si basa sull'aspirazione del flusso d'aria nel tubo o aperto manualmente per consentire il gas
e polvere nel tubo da attraversare; il dispositivo pesante martello viene utilizzato per fissarlo nel tubo completamente aperto
Non solo impedisce alla velocità del vento nella condotta di ridurre l'angolo di apertura del battistrada
per aumentare la resistenza al vento, ma anche impedisce che il battistrada sia completamente chiuso e innescare
quando si verifica un'esplosione di polvere a valle
1il contenitore, il battistrada si chiude rapidamente prima che la fiamma raggiunga sotto la doppia azione dell'esplosione
l'onda d'urto e la gravità del battistrada, e il dispositivo di blocco viene attivato.
e impedire che fiamme o scintille si diffondano nella condotta a monte della valvola a valvola a prova di esplosione.
1Per l'installazione devono essere utilizzati bulloni con una resistenza non inferiore a 8,8.
Dopo la serratura, i bulloni devono mostrare 2-3
Il carico e lo scarico violenti sono severamente vietati.
2. tra la valvola a prova di esplosione e la flangia collegata deve essere fornita una striscia di tenuta
alla condotta.
3- la resistenza del condotto tra la valvola a prova di esplosione e il contenitore protetto
non deve essere inferiore alla pressione massima di esplosione controllata del battistrada a prova di esplosione
Quando il contenitore protetto adotta la progettazione di sollievo da esplosione, il10
La pressione massima controllata per l'esplosione è la pressione massima di sollievo per l'esplosione.
4Le specifiche della valvola a prova di esplosione devono corrispondere al diametro del tubo; se non vi è
una specifica adeguata, una specifica che sia solo di una dimensione superiore al diametro del tubo dovrebbe
Ad esempio, la condotta DN630 deve utilizzare la valvola a prova di esplosione DN650.

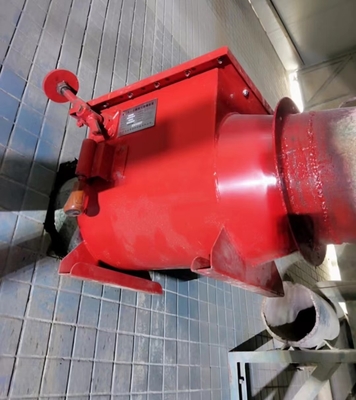

5La valvola a prova di esplosione deve essere installata orizzontalmente secondo la freccia indicata sul
l'apparecchiatura e l'angolo di inclinazione radiale non deve superare i 10°.
6La valvola a prova d'esplosione deve essere installata in direzione a monte della valvola protetta.
Il contenitore (come il raccoglitore di polvere) e la lunghezza del condotto
il contenitore e il contenitore protetto devono soddisfare i requisiti di distanza di installazione del
prodotto.

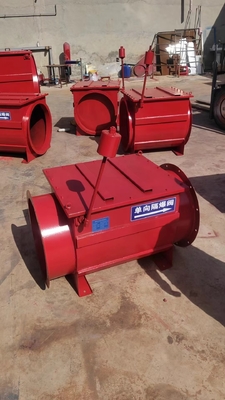

7La posizione del contrappeso è stata regolata alla posizione corretta prima del prodotto
L'apparecchiatura deve essere installata in un punto di forza inferiore a 1 m.
L'utente deve confermare che il contrappeso è nella posizione corretta prima di
installazione: i segni di posizione superiore e inferiore sono entrambi esposti.
- la posizione corretta, deve essere regolato alla posizione corretta.
per verificare che la coppia tra il contrappeso e il battistrada dell'albero sia uguale, cioè
la barra di contrappeso può fermarsi in qualsiasi posizione per mantenere l'equilibrio con il coltello
Requisiti di utilizzo e manutenzione
1. Prima di avviare il ventilatore, controllare la posizione della leva di blocco della valvola a prova di esplosione
confermare che la leva di blocco non è bloccata.
2Controllare regolarmente se i bulloni che collegano la valvola a prova di esplosione e il condotto sono
Il periodo di ispezione non deve superare il 30 giorni.
oltre 6 mesi.
3Controllare regolarmente i componenti interni della valvola a prova di esplosione per assicurarsi che il
la valvola a prova di esplosione è completa e il periodo di ispezione non deve superare
oltre 6 mesi.
4Controllare regolarmente se la barra di contrappeso e l'albero della valvola a prova d'esplosione sono strettamente
La barra di contrappeso può essere fermata in qualsiasi posizione per mantenere l'equilibrio con il
Il periodo di ispezione non deve superare 6 mesi.
5. controllare regolarmente se il cuscinetto funziona correttamente e se è corretto.
Il periodo non deve superare i 6 mesi.
6Questo prodotto non può essere riutilizzato e deve essere sostituito immediatamente dopo l'esplosione.
